Schéma de branchement d'un panneau solaire et d'une batterie : Le guide débutant

Un schéma de branchement de panneau solaire correct exige de relier d'abord la batterie au régulateur, puis les panneaux solaires, et enfin l'onduleur. Cette séquence stricte garantit une production d'énergie sécurisée et prévient les surtensions ou les courts-circuits qui peuvent détruire un équipement en une seconde.

Ce guide détaille les règles électriques pour dimensionner les câbles et éviter les incompatibilités de tension sur les installations de toit, ou de jardin. Pour contourner la complexité du câblage manuel, l'utilisation d'un kit solaire plug and play Jackery permet de débuter instantanément et en toute sécurité.

Les composants essentiels d'un système avec stockage

Une installation solaire autonome nécessite six éléments techniques précisément dimensionnés. L'absence ou le sous-dimensionnement d'un seul composant paralyse l'ensemble du système photovoltaïque.

1. Panneaux photovoltaïques : Les modules captent l'énergie solaire. Vérifiez toujours la tension à vide (Voc, par exemple 24V) et la puissance nominale (ex: 400W) pour ne pas surcharger l'équipement en aval.
2. Régulateur de charge : Ce boîtier adapte la tension. Privilégiez un régulateur MPPT (Maximum Power Point Tracking) pour obtenir un rendement énergétique supérieur de 30 % par rapport aux contrôleurs PWM traditionnels.
3. Batterie de stockage : L'accumulateur conserve l'énergie. Une batterie LiFePO4 (Lithium Fer Phosphate) offre une longévité de plus de 3 000 cycles à 80 % de décharge profonde, surpassant largement le plomb-acide.
4. Onduleur : Ce convertisseur transforme le courant continu 12V/24V (DC) en courant alternatif 230V (AC). Dimensionnez l'onduleur selon la charge continue totale et les pics de puissance au démarrage (ex: 2000W continus, 4000W en crête).
5. Protections : Les dispositifs de sécurité sauvent le matériel. Intégrez des fusibles DC et des disjoncteurs thermomagnétiques pour isoler chaque segment du circuit électrique.
6. Câblage : Les conducteurs transportent le courant. Adaptez rigoureusement la section du câble solaire (de 4 mm² à 16 mm²) à l'intensité en Ampères pour éviter les chutes de tension supérieures à 3 %.

Schéma branchement panneau solaire : L'ordre chronologique impératif

Le câblage d'une installation solaire s'exécute dans un ordre strict : batterie, puis panneaux, puis onduleur. Le respect de cette séquence dicte la survie du régulateur de charge MPPT.

• Connexion de la batterie au régulateur : C'est la règle d'or absolue. Le régulateur solaire a besoin de l'énergie de la batterie pour s'allumer, calibrer sa tension interne (12V, 24V ou 48V) et préparer ses algorithmes de charge.
• Branchement des panneaux solaires au régulateur : Effectuez cette étape uniquement après la détection confirmée de la batterie. Envoyer la tension des panneaux photovoltaïques dans un régulateur éteint détruit ses composants internes instantanément.
• Liaison de l'onduleur à la batterie : Reliez le convertisseur 230V directement aux bornes de la batterie, jamais au régulateur. Intercalez un fusible de forte capacité (ex: 150A à 250A) sur le câble positif, au plus près de la cosse de la batterie.

Pour le démontage du système, procédez dans l'ordre strictement inverse : déconnectez d'abord les panneaux solaires, puis l'onduleur, et enfin la batterie. Couvrez toujours les modules photovoltaïques avec une couverture opaque pendant les manipulations électriques pour stopper la production de courant continu.

Montage du parc de batteries : Série vs Parallèle

La configuration du parc de batteries détermine la tension globale (en Volts) et la capacité totale (en Ampères-heures) du système de stockage. Il est impératif de ne jamais mélanger des chimies différentes (Plomb et Lithium) ou des capacités distinctes dans un même parc.

Le montage en série (addition des Volts) est idéal pour réduire la section des câbles sur les systèmes de 24V ou 48V. Le montage en parallèle (addition des Ampères-heures) convient aux petites installations 12V nécessitant une plus grande autonomie de stockage.

L'équilibrage des cellules est vital. Utilisez un BMS (Battery Management System) performant et associez uniquement des batteries de même marque, de même âge et de capacité identique pour éviter qu'une unité usagée ne draine l'énergie d'une batterie neuve.

Montage des panneaux solaires : Optimiser la production

Le choix du câblage des modules photovoltaïques dicte le comportement de l'installation face à l'ensoleillement et aux zones d'ombre. Comprendre le montage en série ou en parallèle permet de maximiser le rendement énergétique quotidien.

Le branchement en série additionne la tension des panneaux. Cette configuration est idéale pour atteindre rapidement la tension minimale requise par le régulateur MPPT, ce qui permet de démarrer la charge de la batterie plus tôt le matin et de la prolonger en fin de journée.

Le branchement en parallèle additionne l'intensité en Ampères. Cette méthode est recommandée pour maintenir une production stable en cas d'ombrage partiel. Si une feuille masque un panneau monté en parallèle, les autres modules continuent de produire de l'électricité à 100 %.

La limite technique de l'installation réside dans le régulateur de charge. La tension totale à vide (Voc) du champ solaire ne doit jamais dépasser la limite d'entrée maximale du régulateur (généralement 100V ou 150V), même par temps très froid où la tension augmente. L'utilisation exclusive de connecteurs MC4 standardisés garantit des jonctions étanches (IP67) et sécurisées.

Calculs pratiques et règles de dimensionnement

Les mathématiques garantissent la fiabilité d'une installation solaire autonome. Un système sous-dimensionné provoque des coupures de courant, tandis qu'un système surdimensionné gaspille le budget initial.

Formules de Calcul pour l'Autonomie et l'Intensité

L'autonomie de la batterie se calcule avec la formule suivante : (Capacité en Ah × Tension en V × Profondeur de décharge DoD × Efficacité de l'onduleur) ÷ Charge en Watts. Il faut toujours ajouter une marge de sécurité de 20 à 25 % pour compenser les pertes thermiques et le vieillissement naturel des cellules lithium ou plomb.

Pour estimer le courant circulant dans les câbles solaires, divisez la puissance totale des panneaux (P) par leur tension de fonctionnement (Vmp).

Règles de Dimensionnement des Fusibles

Les fusibles doivent être dimensionnés à 125 % du courant continu maximal attendu sur le circuit électrique. Le calibre du fusible (ex: 60A) ne doit jamais dépasser la capacité de courant admissible du câble (ex: un câble de 10 mm² supportant 70A) qu'il protège. Le rôle du fusible est de protéger le câble contre la fonte et l'incendie, et non de protéger l'appareil lui-même.

Précautions de sécurité et erreurs à éviter

Intégration avec d'autres systèmes et conformité

Une installation solaire évolue avec les besoins énergétiques du foyer. Anticiper cette croissance dès la conception du schéma électrique initial évite de devoir remplacer le matériel prématurément.

Vérifiez la compatibilité de l'onduleur avant d'ajouter de nouvelles batteries au parc de stockage. Certains convertisseurs limitent la capacité maximale gérée. Il est judicieux de se renseigner sur les différents types d'onduleurs solaires pour choisir un modèle hybride ou évolutif dès le départ.

Pour les systèmes hybrides reliés au réseau public (Enedis en France), le respect strict des normes de découplage (VDE 0126-1-1) est impératif. L'onduleur réseau doit se couper instantanément en cas de panne du réseau électrique pour ne pas électrocuter les techniciens intervenant sur les lignes. Toute installation fixe en France doit se conformer à la norme NF C15-100, incluant une mise à la terre correcte des structures métalliques et l'utilisation de disjoncteurs différentiels de type B adaptés au courant continu.

Conseils d'experts pratiques pour votre installation

L'expérience du terrain révèle des astuces techniques qui différencient une installation amateur d'un système photovoltaïque professionnel et durable.

1. Séquence validée : Le respect de l'ordre de branchement (batterie → régulateur → panneaux) est crucial. Imprimez cette règle et scotchez-la près de l'équipement solaire.
2. Câblage propre : Utilisez des barres de connexion (busbars en cuivre) pour répartir équitablement les connexions. Empiler quatre cosses sur une seule borne de batterie crée une résistance thermique dangereuse pouvant déclencher un incendie.
3. Choix du régulateur : La technologie MPPT offre un gain de production réel de 20 à 30 % face au PWM, particulièrement par temps nuageux ou lorsque les températures sont basses.
4. Cohérence : Adaptez précisément le calibre des fusibles à la capacité du matériel. Placer un fusible de 200A sur un câble de 10 mm² supportant seulement 50A rend la protection totalement inutile.
5. Surveillance : Installez un shunt de batterie connecté au pôle négatif. C'est le seul outil de mesure capable de monitorer précisément l'état de charge réel (SoC en %) en comptant les ampères entrants et sortants.

La solution moderne : Le kit solaire plug and play

Les systèmes solaires pré-câblés éliminent instantanément les erreurs de polarité et les problèmes de dimensionnement. Le câblage manuel traditionnel exige des compétences techniques, du temps et du matériel spécifique (pinces à sertir, connecteurs MC4).

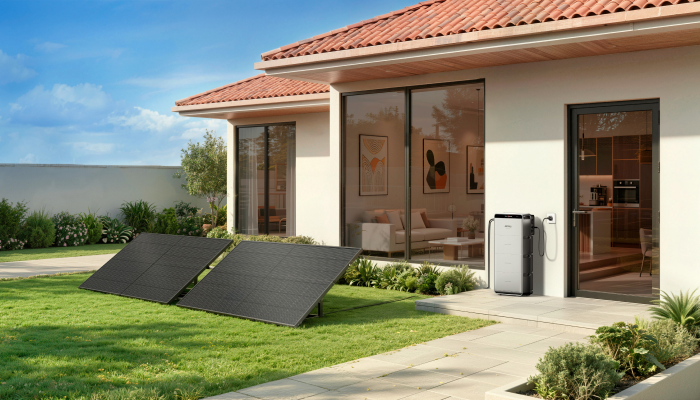

Le Jackery SolarVault 3 Pro Max illustre parfaitement cette évolution technologique vers la simplicité.

1. Sécurité intégrée : L'onduleur pur sinus, le régulateur de charge MPPT et la batterie LiFePO4 de qualité automobile sont confinés dans un seul boîtier sécurisé et ignifugé.
2. Zéro configuration : Les câbles solaires se branchent via des ports détrompeurs qui empêchent les inversions de polarité. L'ordre de connexion est géré électroniquement par le système de gestion interne.
3. Déploiement immédiat : L'utilisateur branche les panneaux solaires pliables, appuie sur un bouton d'alimentation, et le courant alternatif 230V est immédiatement disponible pour les appareils domestiques.

Cette polyvalence rend le système idéal pour une installation rapide sur un toit, dans un jardin. Ces kits solaires offrent une évolutivité exceptionnelle : il est possible d'ajouter facilement des batteries d'extension Jackery pour atteindre jusqu'à 15,12 kWh de capacité de stockage selon les besoins énergétiques, sans modifier le moindre câblage. Découvrez les avantages d'un panneau solaire plug and play pour l'autoconsommation.

Foire aux questions

Peut-on brancher un panneau solaire directement sur une batterie sans régulateur ?

Non, brancher un panneau solaire directement sur une batterie est extrêmement dangereux. L'absence de contrôle de tension par un régulateur provoque une surcharge thermique immédiate et une décharge profonde qui détruisent les cellules de la batterie de manière irréversible, avec un risque élevé d'incendie.

Comment savoir si le panneau solaire charge réellement ma batterie ?

La méthode la plus fiable consiste à utiliser un multimètre numérique pour vérifier que la tension aux bornes de la batterie augmente (ex: passe de 12,2V à 13,8V) en plein soleil. L'utilisateur peut également lire les indicateurs LED ou l'écran LCD spécifique du régulateur de charge MPPT, qui affiche en temps réel les ampères entrants dans le système.

Quelle section de câble choisir pour limiter les chutes de tension ?

La section de câble se calcule avec la formule: Section (mm²) = (2 × Longueur en mètres × Intensité en Ampères) ÷ (56 × Chute de tension maximale tolérée en Volts). Pour un système de 12V, il faut toujours viser une chute de tension inférieure à 3 % entre les panneaux photovoltaïques et le régulateur de charge pour éviter les pertes d'énergie sous forme de chaleur.

Peut-on mélanger des panneaux solaires de puissances différentes ?

Mélanger des panneaux de puissances différentes est fortement déconseillé, particulièrement lors d'un montage en série. Le panneau solaire le plus faible (ex: 100W) dictera l'intensité maximale de toute la chaîne, bridant les panneaux plus puissants (ex: 400W) et entraînant des pertes de rendement massives liées à ce "maillon faible".

Comment protéger l'installation contre la foudre et les surtensions atmosphériques ?

La protection contre la foudre exige l'installation d'un parafoudre DC spécifique dans le coffret de protection, situé entre les panneaux solaires et le régulateur. Ce dispositif doit impérativement être relié à un piquet de terre indépendant (résistance inférieure à 100 ohms) pour évacuer les surtensions atmosphériques et sécuriser les équipements électroniques sensibles.
