Mise en parallèle : Avez-vous besoin de connecter plusieurs batteries ?

Connecter des batteries en parallèle permet de multiplier la capacité de stockage (Wh) d'une installation solaire sans modifier sa tension globale (V). Cette méthode d'assemblage résout le manque d'autonomie nocturne pour les systèmes isolés situés sur un toit ou dans un jardin.

Les installations faites maison (DIY) posent cependant des défis techniques majeurs : déséquilibre entre les cellules, vieillissement inégal du parc et risques d'incendie liés à de mauvais câblages. La confusion fréquente entre le montage en parallèle et en série pousse souvent les utilisateurs à sous-dimensionner leurs câbles ou à ignorer les règles de sécurité électriques de base.

Pour un montage sécurisé, l'utilisation d'outils spécifiques comme un système de gestion de batterie (BMS), des fusibles dimensionnés et des câbles de grosse section est obligatoire. Ce guide détaille les risques électriques du couplage et présente des alternatives prêtes à l'emploi et 100 % sécurisées, à l'image du système Jackery SolarVault 3 Pro Max.

Le fonctionnement du branchement de batteries en parallèle

Le branchement en parallèle consiste à relier tous les pôles positifs entre eux, et tous les pôles négatifs entre eux.

L'effet immédiat de cette configuration est l'addition des capacités de stockage. Les ampères-heures (Ah) s'additionnent pour augmenter l'autonomie, tandis que la tension (V) reste strictement identique. Par exemple, deux unités de 12V et 100Ah branchées en parallèle créent un parc global de 12V et 200Ah.

À l'inverse, le montage en série additionne les tensions (V) sans modifier la capacité en Ah. Relier le pôle positif d'un module au pôle négatif d'un autre transforme deux unités de 12V 100Ah en un système de 24V 100Ah. Comprendre la différence technique entre le montage en série et en parallèle est vital pour ne pas détruire vos équipements électriques par surtension.

Avant toute connexion physique, il est impératif de vérifier les différences de tension initiales en mesurant chaque module avec un multimètre. Une différence de tension crée un appel de courant destructeur. Pour éviter ces calculs d'équilibrage et ces risques de câblage, l'approche la plus sûre consiste à opter pour un kit solaire plug and play.

Les avantages de la mise en parallèle pour votre installation

L'avantage principal de la mise en parallèle est l'augmentation de la capacité énergétique totale (Wh) disponible. Le système de stockage emmagasine plus d'énergie pour prolonger l'autonomie des appareils électriques lors des journées sans soleil ou durant la nuit.

Ce type de montage répond parfaitement aux usages longue durée nécessitant des réserves d'énergie massives. L'alimentation des camping-cars, des bateaux, la recharge de vélos à assistance électrique (VAE) et l'utilisation d'outillage lourd (plus de 2 000W) exigent cette multiplication de capacité.

La flexibilité technique constitue un autre atout majeur. La capacité de stockage s'adapte aux besoins sans augmenter la tension globale du système. L'installation conserve ainsi une compatibilité totale avec les appareils basse tension existants fonctionnant en 12V ou 24V.

Avantages du Jackery SolarVault 3 Pro Max

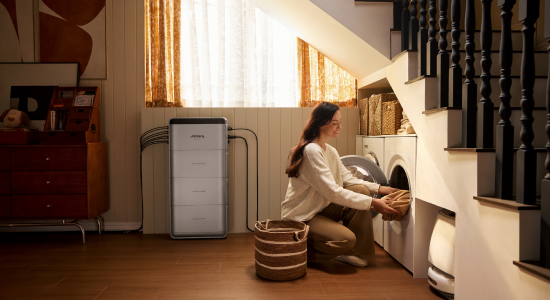

Le kit solaire Jackery SolarVault 3 Pro Max illustre parfaitement cette flexibilité modulaire. Ce système offre une capacité extensible jusqu'à 15 120 Wh en connectant des modules de stockage supplémentaires, garantissant une réserve d'énergie massive sans les dangers inhérents à un câblage manuel.

• Capacité évolutive : L'unité de base fournit 2 520 Wh et s'étend jusqu'à 15 120 Wh par installation, permettant d'alimenter les gros électroménagers pendant plusieurs jours lors d'une coupure de courant.
• Optimisation de l'ombrage : Les 4 trackers MPPT intégrés à l'unité optimisent le rendement même en cas d'ombrage partiel. Si un panneau photovoltaïque est à l'ombre, les autres modules continuent de produire à pleine puissance (jusqu'à 4 000 W).
• Connexion parallèle extensible: Le Jackery SolarVault 3 Pro Max prend en charge la connexion parallèle sans fil de jusqu’à trois unités. Cette architecture évolutive permet d’atteindre jusqu’à 12 kW d’entrée solaire, 45,36 kWh de capacité utile de stockage et 7 500 W de puissance d’injection sur le réseau public. Une solution idéale pour les grandes habitations, les maisons à plusieurs étages et les foyers équipés d’appareils à forte consommation énergétique.

Les risques et erreurs critiques à éviter

Incompatibilités et déséquilibres

Mélanger des accumulateurs d'âges, de capacités (Ah) ou de chimies différents détruit rapidement un parc de stockage. Connecter une unité neuve à un modèle usagé obligera la batterie neuve à compenser en permanence la forte résistance interne de l'ancienne. Ce déséquilibre la videra continuellement pour tenter d'équilibrer les tensions et réduira drastiquement la durée de vie globale du système.

Le danger des différences de tension

Une différence de tension supérieure à 0,1V entre deux modules au moment de la connexion provoque des courants de compensation dangereux. L'unité la plus chargée se vide brutalement dans la moins chargée. Cet arc électrique soudain endommage les bornes de connexion et fait fondre les câbles sous-dimensionnés.

Risques d'incendie et emballement thermique

L'absence de fusibles de protection et les erreurs de polarité (inverser le plus et le moins) provoquent des courts-circuits immédiats. En cas de surintensités non protégées, la température interne des cellules grimpe en flèche. Ce phénomène d'emballement thermique déclenche des incendies chimiques impossibles à éteindre avec des extincteurs classiques.

Usure prématurée et rôle du BMS

Un BMS (Battery Management System) est une nécessité absolue pour les installations au lithium afin de prévenir l'usure prématurée. Dans un parc mal équilibré, les unités plus faibles subissent une surchauffe entraînant une perte d'autonomie. Le BMS coupe automatiquement le circuit en cas de surtension, de sous-tension ou de surchauffe, assurant l'équilibrage et la sécurité de l'installation.

Règles d'or pour un montage sécurisé et performant

Le respect strict des règles de câblage garantit la sécurité d'une installation en parallèle et la longévité des équipements de stockage.

• Exigez des modules strictement identiques : Utilisez impérativement la même marque, le même modèle, la même capacité (Ah), la même technologie (ex: LiFePO4) et le même âge.
• Vérifiez les tensions : L'écart maximum toléré avant connexion est de 0,1V. Mesurez chaque unité avec un multimètre précis avant tout couplage physique.
• Chargez individuellement : Chargez chaque module à 100 % séparément avant de procéder à l'assemblage du parc.
• Installez des protections : Placez des fusibles ou des disjoncteurs correctement dimensionnés sur le pôle positif de chaque composant du système.
• Garantissez la symétrie : Privilégiez l'utilisation de busbars (barres de distribution) ou d'un câblage de longueur parfaitement identique pour un équilibrage optimal.
• Limitez la taille du parc : Restreignez les installations grand public à 4 unités en parallèle pour maintenir la stabilité du système et éviter les courants de boucle.

Techniques de câblage pour un équilibrage optimal

Le câblage en diagonale

Le câblage en diagonale répartit la charge uniformément en forçant le courant à traverser l'ensemble du parc. Connectez le câble positif principal sur la première unité du système, et le câble négatif principal sur la dernière. Tirer l'énergie depuis les bornes d'un seul module déséquilibrerait l'installation en créant des surcharges locales.

L'utilisation de barres de connexion (busbars)

Dès l'utilisation de 3 unités de stockage, les busbars (barres de distribution en cuivre) deviennent indispensables pour assurer une répartition homogène du courant. Le câblage en étoile relie chaque module individuellement au busbar. Cette technique nécessite des longueurs de câble rigoureusement identiques pour chaque composant afin de maintenir une résistance électrique parfaitement égale.

Section des câbles et entretien

L'utilisation de câbles de section adaptée (exprimée en mm²) minimise les pertes par effet Joule et évite la surchauffe lors de forts appels de puissance. Appliquez une graisse anti-corrosion sur les bornes pour maintenir une conductivité durable face à l'humidité. Une fois l'installation terminée, validez le câblage en mesurant les résistances et les tensions aux bornes de chaque module.

Scénarios d'utilisation : Toit et jardin

Installations sur toit

L'extension d'un parc de stockage sur toit maximise l'autoconsommation nocturne d'une habitation. Le système emmagasine le surplus solaire généré en journée pour alimenter vos prises le soir, réduisant drastiquement les factures d'électricité face aux hausses tarifaires du réseau.

Jardins et abris isolés

Le couplage en parallèle excelle dans les zones non raccordées au réseau électrique (hors réseau). Cette configuration alimente des abris isolés, des pompes à eau pour l'irrigation ou de l'outillage léger (tondeuses, scies) sans nécessiter de longs câbles de rallonge ou de générateurs à essence bruyants.

Véhicules de loisirs

Les camping-cars et vans aménagés exigent une séparation stricte des énergies. Ces véhicules utilisent une batterie dédiée au démarrage du moteur et un parc auxiliaire monté en parallèle pour gérer exclusivement l'espace de vie (lumières, réfrigérateur 12V, système de chauffage).

Pour tous ces scénarios, le Jackery SolarVault 3 Pro Max se positionne comme la solution de stockage idéale. Ce système de stockage résidentiel sur batterie élimine les risques de câblage manuel tout en offrant une capacité massive et sécurisée allant jusqu'à 15 120 Wh.

Conclusion

Brancher des modules de stockage en parallèle offre un bénéfice technique clair : obtenir plus d'autonomie (Ah) sans modifier la tension (V) du système. Cette méthode prolonge la durée d'utilisation des appareils électriques tout en conservant une compatibilité totale avec un onduleur et des équipements basse tension actuels.

Les installations manuelles comportent cependant des risques majeurs qui ne doivent pas être ignorés. Le déséquilibre des cellules, la chaleur générée par des câbles sous-dimensionnés et le risque d'incendie en l'absence de protections adéquates menacent directement la sécurité et l'investissement matériel.

La règle de sécurité est stricte : utilisez uniquement des unités identiques, intégrez un BMS, installez des fusibles sur chaque ligne et respectez les schémas de câblage symétriques. Pour éliminer ces contraintes techniques et ces dangers électriques, un kit solaire plug and play comme le Jackery SolarVault 3 Pro Max fournit une puissance extensible et sécurisée en quelques secondes, sans nécessiter le moindre outil.

Foire aux questions

Puis-je connecter des batteries de capacités différentes ?

Non, connecter des unités de capacités différentes (par exemple 50Ah et 100Ah) est fortement déconseillé. Le module de plus faible capacité se déchargera plus vite, créant un déséquilibre destructeur pour l'ensemble du parc. Privilégiez toujours des modèles strictement identiques.

Un BMS est-il obligatoire ?

Oui, un système de gestion (BMS) est indispensable pour les technologies au lithium. Il garantit l'équilibre des cellules, empêche les surcharges et coupe automatiquement le circuit en cas de surchauffe pour assurer la sécurité contre les incendies.

Peut-on charger et utiliser les batteries simultanément ?

Oui, la charge et l'utilisation simultanées (fonction charge directe) sont possibles. Cela nécessite cependant un BMS performant et des protections thermiques adaptées pour gérer les flux de courant entrants et sortants sans créer d'emballement thermique.

Peut-on mettre un nombre impair de batteries en parallèle ?

Oui, un nombre impair (comme 3 unités) fonctionne parfaitement en parallèle. Il suffit que les tensions soient strictement identiques et d'utiliser des busbars en cuivre pour garantir une résistance électrique homogène sur chaque ligne de connexion.

Puis-je mélanger des batteries plomb-acide et lithium en parallèle ?

Non, mélanger du plomb-acide et du lithium est extrêmement dangereux en raison de l'incompatibilité de leurs courbes de décharge. Le lithium maintenant une tension élevée plus longtemps, il forcera l'unité au plomb à absorber un courant constant, provoquant sa destruction rapide par surcharge.

Quelle section de câble choisir pour un parc en parallèle ?

La section de câble (en mm²) se choisit en additionnant le courant de décharge maximal (en Ampères) de chaque unité du parc. Il faut ensuite consulter un abaque électrique pour adapter cette section à l'ampérage total cumulé et à la longueur du câble, évitant ainsi les chutes de tension et la surchauffe.

Comment tester l'état de santé individuel d'une batterie déjà connectée ?

Il faut impérativement déconnecter l'unité du parc parallèle avant de la tester. Une fois le module isolé, l'utilisation d'un testeur de capacité ou d'un shunt électrique permet d'appliquer une charge connue et de mesurer sa chute de tension pour identifier précisément une éventuelle défaillance.

Peut-on ajouter une batterie neuve à un parc existant âgé ?

Non, l'ajout d'un module neuf à un parc vieillissant est fortement déconseillé. La résistance interne plus élevée de l'ancienne unité bridera les performances de la nouvelle, qui se déchargera en permanence pour tenter d'équilibrer le système. Il est conseillé de remplacer le bloc entier.

Quel est l'impact du froid sur l'équilibrage des batteries parallèles ?

Le froid extrême augmente significativement la résistance interne des cellules. Si les unités d'un même parc subissent des températures différentes, ces écarts de résistance créent des courants de circulation constants qui drainent l'énergie et usent prématurément le système. Explorez les différentes applications des batteries de secours pour comprendre comment isoler thermiquement votre matériel des intempéries.
